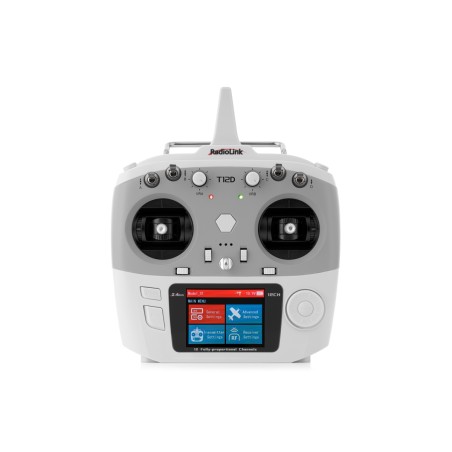

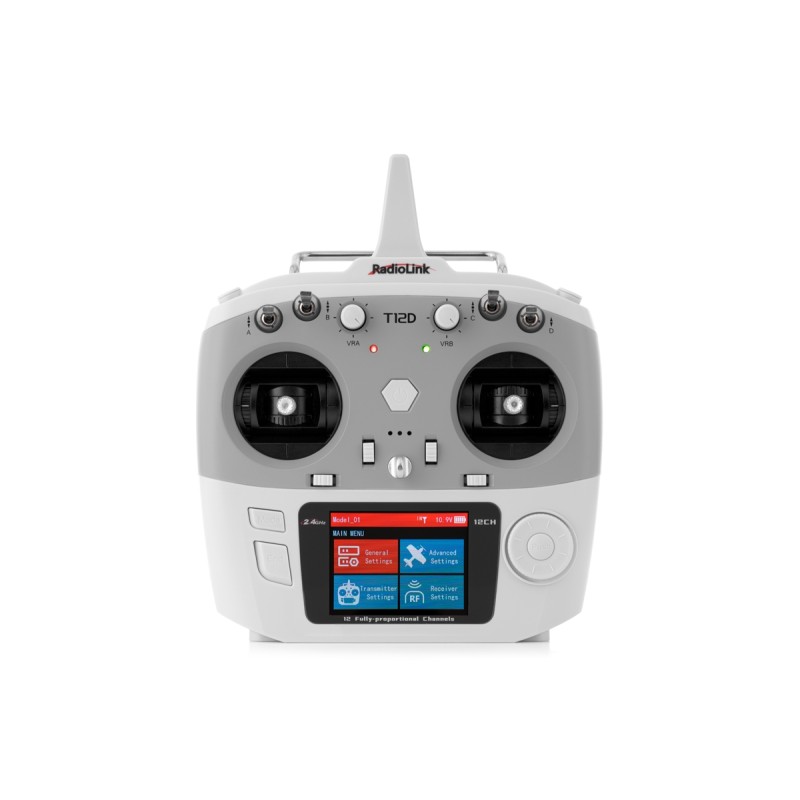

RADIOCOMMANDE T12D AVEC RECEPTEUR R12F

Le T12D est un émetteur informatique à 12 voies destiné aux modélistes de loisir. Il permet de régler les fonctions de base telles que les débattements et leur direction. Il propose également une large gamme de mixages pour contrôler une grande variété de modèles, notamment des avions motorisés de voltige, des planeurs, des multicoptères, des voitures, d'autres véhicules terrestres et des bateaux.

Il peut fonctionner avec un module RF interne utilisant le système de transmission FHSS (identique à celui des émetteurs T8FB/T8S ou RadioLink R4GS/R6GS/R8X à poignée), mais il permet également la connexion de modules RF externes longue portée ELRS ou TBS Crossfire.

Il est doté d’un boîtier pratique qui tient parfaitement en main, avec une ergonomie classique et éprouvée des commandes.

Commandes

Les fonctions principales sont contrôlées par des manches de commande précis (gimbals) avec tension de ressort de rappel réglable et la possibilité de déplacer l’axe des gaz cranté à gauche ou à droite.

Cela permet de sélectionner librement les modes de commande 1 à 4.

Les trims numériques disposent de signaux sonores indiquant les pas de réglage et la position centrale. Ils sont placés légèrement hors centre et restent facilement accessibles.

Les voies supplémentaires peuvent être contrôlées par :

• deux molettes rotatives sur la face avant

• deux commandes rotatives auto-centrées à l’arrière de l’émetteur

Quatre interrupteurs sont également présents :

• trois interrupteurs à 3 positions

• cinq interrupteurs à 2 positions

Ils peuvent être utilisés comme interrupteurs de voies ou pour activer/désactiver des fonctions programmées.

Pour faciliter la programmation, l’émetteur dispose :

• de deux boutons

• d’une molette/bouton de programmation

• d’un écran LCD couleur de 2,8 pouces avec une résolution de 320 × 240 pixels

L’émetteur fonctionne avec le système d’exploitation FreeRTOS.

Alimentation de l’émetteur

Le T12D peut être alimenté de plusieurs manières :

• 8 piles alcalines AA

• 8 accus NiMH AA placés dans le support fourni

• packs NiMH de 8 éléments

• batteries LiPo ou Li-ion de 2 à 4S

L’alimentation peut également être fournie par une batterie externe (power bank) via le port USB-C.

Système de transmission

Le T12D utilise une transmission FHSS avec saut de fréquence, garantissant :

• une longue portée

• une grande fiabilité

• une excellente résistance aux interférences

Pour le module RF interne, vous pouvez choisir entre trois protocoles FHSS avec différentes vitesses de transmission :

• 14 ms pour servos analogiques

• 4 ms ou 3 ms pour servos numériques

Selon le type de récepteur RadioLink et de servos utilisés.

Avec un récepteur télémétrique, l’émetteur peut recevoir :

• les données télémétriques du récepteur

• les données d’une unité de contrôle de vol RadioLink connectée

Lors de l’utilisation de modules externes, les protocoles ELRS bidirectionnel et CRSF V2 sont disponibles.

Logiciel

Le T12D propose des programmes pour 8 types de modèles :

• avions classiques

• ailes volantes / deltas

• multicoptères

• hélicoptères

• voitures

• bateaux

• véhicules chenillés / chars

• robots

Il peut également fonctionner avec les unités de contrôle RadioLink pour avions, drones, véhicules ou bateaux amorceurs de pêche, avec prise en charge de la télémétrie.

Fonctions principales

• Mémoire pour 50 modèles avec possibilité de copie et renommage

• Réglages système (luminosité, contraste, rétroéclairage, langue du menu, etc.)

• Sélection du mode de manches 1 à 4

• Moniteur de servos

• Inversion du sens des servos

• Réglage des débattements (endpoints)

• Réglage de la vitesse des servos

• Attribution libre des fonctions et commandes pour les voies 5 à 16

• 8 mixages programmables avec progression :

  • linéaire

  • exponentielle

  • courbe brisée

  • courbe à 9 points

• Mode unité de contrôle commutable (jusqu’à 17 modes)

• 3 modes de vol

• Dual rates et progression de débattement (exponentielle, courbe brisée, courbe à 9 points) pour les voies 1, 2 et 4

• Courbe de gaz (jusqu’à 9 points)

• Préréglage des gaz :

  • arrêt moteur pour avions

  • autorotation pour hélicoptères

• Mixage pour empennage papillon (butterfly)

• Mixage pour ailes volantes / deltas

• Mixage pour contrôle à distance du gain du gyroscope

• Courbe de pas collectif pour hélicoptères

• Mixages de plateau cyclique (swashplate)

• Mixage pour véhicules chenillés

• Contrôle de bateau amorceur (avec récepteur R16F et unité GPS RadioLink) permettant de définir une route jusqu’à 100 points

Fonction ID auxiliaire

Permet de contrôler plusieurs modèles avec des récepteurs appairés sans changer de mémoire de modèle.

Exemple :
vous pouvez conduire un camion de remorquage transportant une pelleteuse ; une fois arrivé sur le chantier, il suffit d’activer l’ID auxiliaire pour contrôler la pelleteuse.

Autres fonctions :

• 2 chronomètres

• Attribution des interrupteurs

• Port USB-C pour mise à jour du firmware ou utilisation avec simulateur RC sur PC (à partir de la version V1.7.1)

• Prise écolage pour connecter deux émetteurs RadioLink par câble

Récepteurs compatibles

• RadioLink R12F

• R16F

• R8FM

• R8SM

• R8XM

• R8FGH

• R8FG

• R7FG

• R6FG

• R6F

• R6FGM

• R4F

Le récepteur R12F fourni dans le kit permet de choisir plusieurs modes de sortie :

• 12 sorties PWM

• 11 PWM + S.BUS

• 9 PWM + S.BUS + RX/TX CRSF

• 10 PWM + RX/TX CRSF

Cela permet de connecter facilement :

• servos classiques

• servos S.BUS

• unités de contrôle

• autres dispositifs.

Télémétrie

Avec le module FHSS interne et les récepteurs RadioLink télémétriques, il est possible d’obtenir :

• la tension d’alimentation du récepteur

• la puissance du signal RSSI

Avec le récepteur R16F, il est également possible de mesurer et afficher la tension d’une batterie de propulsion jusqu’à 6S LiPo.

Il est aussi possible de définir des seuils d’alerte pour signal faible ou tension basse.

Lors de l’utilisation d’une unité de contrôle RadioLink, les données télémétriques de celle-ci peuvent également être affichées.

Avec un module RF externe utilisant le protocole CRSF et un récepteur compatible, la télémétrie du récepteur peut également être affichée.

Le kit T12D RC comprend

• Émetteur T12D

• Récepteur télémétrique R12F

• Câble USB-C

• Levier et ressort de centrage pour les manches

• Manuel d’utilisation
