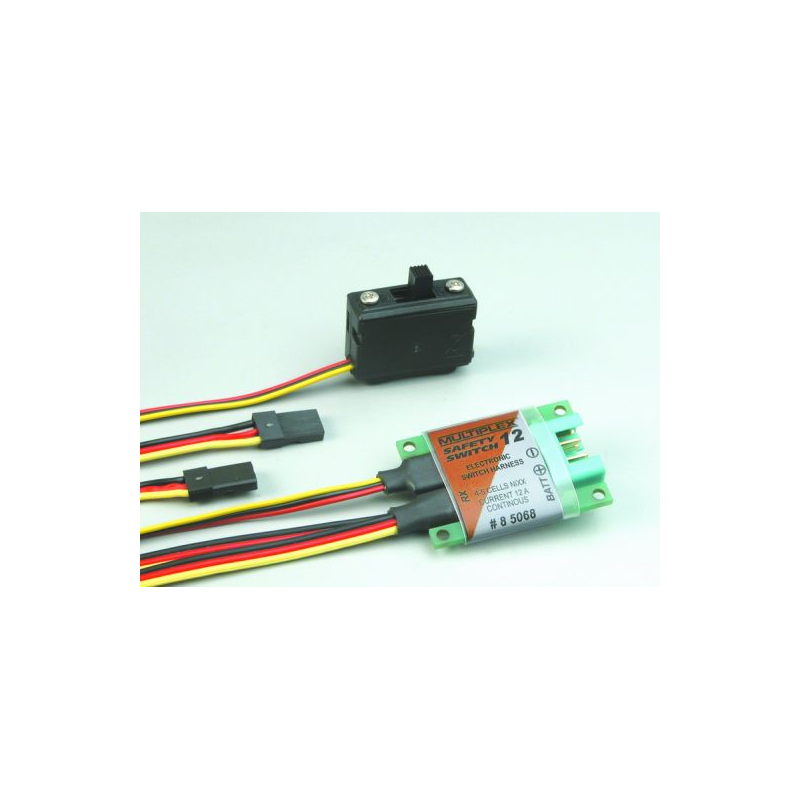

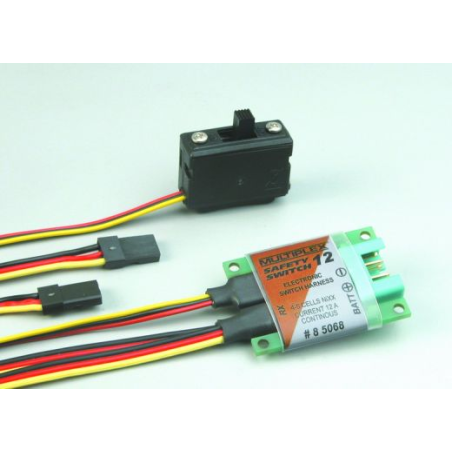

SAFETY SWITCH 12

RÉSULTAT DE LA SÉCURITÉ 12 (2XUNI/M6) Multiplex 85068

Câble électronique d'interrupteur de sécurité pour le système de réception. Le câble de l'interrupteur
est un composant pertinent pour la sécurité dans la chaîne d'alimentation électrique.
Câbles d'interrupteur conventionnels avec interrupteur purement mécanique, par exemple, appliquent
Phénomènes de vieillissement (vibration, usure, corrosion) sur les contacts de commutation selon
une certaine durée d’utilisation est un risque de sécurité dû à une défaillance.
En outre, les exigences pour un câble d'interrupteur augmentent en raison de l'exigence de puissance
servos modernes haute performance. Beaucoup de conventionnels, purement mécaniques
Les câbles de commutation ne sont pas à la hauteur.

Les câbles de commutateur MULTIPLEX SAFETY SWITCH sont optimisés pour la sécurité
Solution. La batterie du récepteur (4-5 cellules NiXX) est placée directement sur la carte de commutation
connecté. La connexion au récepteur se fait par un simple, direct,
ligne de transport de courant sans élément de commutation mécanique. La fonction de commutation
est repris par des FET haute performance résistants aux vibrations et sûrs en panne.
Les FET haute performance ont un rapport aux interrupteurs mécaniques
très faible résistance interne. En combinaison avec des contacts dorés de haute qualité
et de grandes sections de câble pour des pertes minimales, les servos peuvent leur
Vraiment déployer des performances.

Un élément de commutation OFF/ON est un commutateur mécanique classique.
L'état de fonctionnement (ON/OFF) est très facile à voir. Le commutateur de glissière
Donnez uniquement l'impulsion de commutation OFF/ON. Le courant de charge ne s'écoule pas sur lui
Switch. Il peut être fixé au modèle n'importe où. La ligne de connexion
peut être étendu comme souhaité si nécessaire. Un défaut doit-il
l'électronique se produit au niveau du commutateur coulissant ou de sa ligne de connexion
c'est sûr que le dernier état de commutation active (ON/OFF) est maintenu.

Les câbles de commutateur MULTIPLEX SAFETY SWITCH sont délibérément simples et robustes
construit. Seul le plus nécessaire a été utilisé dans la construction pour
Garder le risque d'échec aussi bas que possible.


COMMUTATEUR DE SÉCURITÉ MULTIPLEX

petit et léger, adapté à de nombreuses applications

absolument résistant aux vibrations grâce à la technologie moderne SMD

6 ou 12 Une capacité de courant continu

sans usure

systèmes enfichables dorés et de haute qualité et grandes sections de câble



Le MULTIPLEX SAFETY-SWITCH 12 répond également aux exigences élevées:

max. Courant continu: 12 A

connexion de batterie de récepteur M6 multi-moteurs à courant élevé sur le côté d'entrée

2 x câble de connexion UNI (pour la connexion à la prise batt du récepteur, ainsi qu'une servo-serveur libre sur le récepteur) pour la section transversale à double ligne
et double numéro de contact


Données techniques:

Nombre de cellules 4-5 cellules NiXX

Courant continu admissible max. 12 A

Consommation de courant de sommeil env. 250 μA (à l'état OFF)

Récepteur de connexion 2 x UNI

Section de câble 0.33 mm2

Longueur environ 200 mm

Connecteur de batterie MPX M6 connecteur

Dimensions (L x L x H) env. 38 x 28 x 6 mm

Poids (avec câbles) env. 25 g
